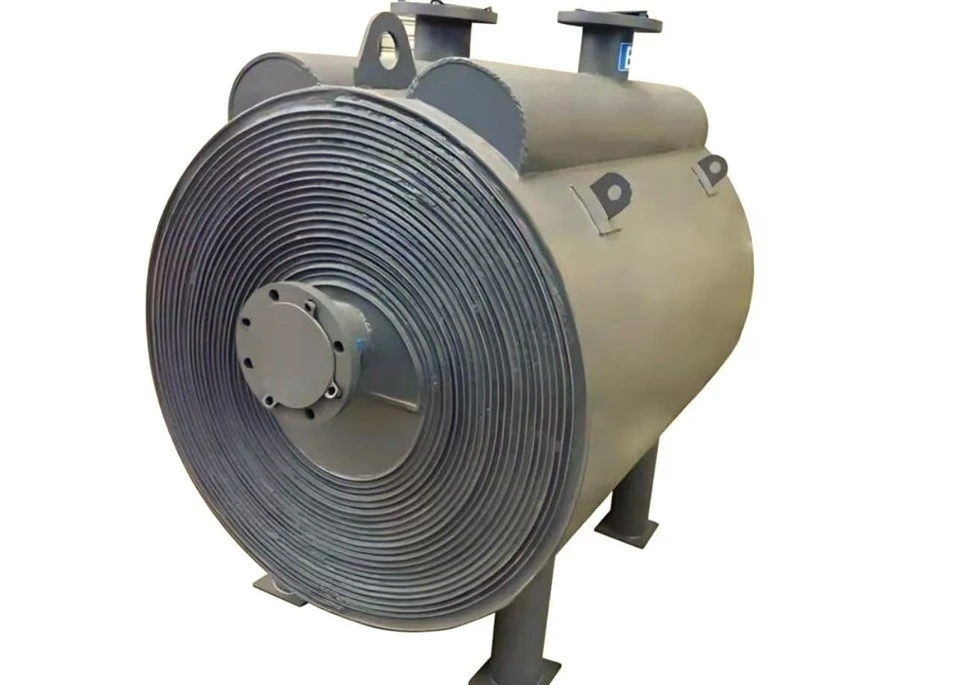

Σπειροειδής εναλλάκτης θερμότητας υψηλής απόδοσης-
Ο σπειροειδής εναλλάκτης θερμότητας υψηλής απόδοσης-είναι μια συμπαγής συσκευή ανταλλαγής θερμότητας που βασίζεται σε σχεδίαση δομής σπειροειδούς περιέλιξης και ανήκει στην βασική κατηγορία των έμμεσων εναλλάκτη θερμότητας υψηλής-απόδοσης. Χρησιμοποιεί λεπτές μεταλλικές πλάκες ως στοιχεία μεταφοράς θερμότητας, σχηματίζοντας ομόκεντρα δακτυλιοειδή δύο κανάλια ροής, τυλίγοντας σπειροειδώς τις περιελιγμένες λωρίδες σε πλάκες μεταφοράς θερμότητας. μεταφορά εντός των αντίστοιχων ανεξάρτητων σπειροειδών καναλιών τους. Χρησιμοποιείται ευρέως στη βιομηχανική θέρμανση, ψύξη, συμπύκνωση, εξάτμιση και άλλα στάδια διεργασίας και είναι μια βασική συσκευή για τη σύγχρονη βιομηχανική αξιοποίηση της θερμικής ενέργειας και τον μετασχηματισμό εξοικονόμησης ενέργειας-.
Βασικά Χαρακτηριστικά του Προϊόντος
Εξαιρετικά υψηλή απόδοση μεταφοράς θερμότηταςΑυτός ο εναλλάκτης θερμότητας χρησιμοποιεί έναν καθαρό μετρητή-λειτουργία ανταλλαγής θερμότητας ρεύματος, όπου τα δύο ρευστά ρέουν σε αντίθετες κατευθύνσεις εντός του σπειροειδούς καναλιού, μεγιστοποιώντας τη διαφορά θερμοκρασίας μεταξύ των θερμών και των ψυχρών ρευστών. Ο συντελεστής μεταφοράς θερμότητας βελτιώνεται κατά 30%-50% σε σύγκριση με τους παραδοσιακούς εναλλάκτες θερμότητας κελύφους-και σωλήνα. Ταυτόχρονα, ο σχεδιασμός του σπειροειδούς καναλιού ροής δημιουργεί ισχυρούς στροβιλισμούς κατά τη ροή του ρευστού, μειώνοντας αποτελεσματικά το πάχος του οριακού στρώματος μεταφοράς θερμότητας και αποφεύγοντας τη μείωση της απόδοσης μεταφοράς θερμότητας που προκαλείται από τη στρωτή ροή. Αποφεύγει τη μείωση της απόδοσης μεταφοράς θερμότητας που προκαλείται από τη στρωτή ροή και διατηρεί εξαιρετική απόδοση μεταφοράς θερμότητας ακόμη και υπό συνθήκες χαμηλού ρυθμού ροής.
Συμπαγής δομή και υψηλή χρήση χώρουΟ σχεδιασμός της σπειροειδούς περιέλιξης επεκτείνει σημαντικά την περιοχή μεταφοράς θερμότητας εντός περιορισμένου όγκου εξοπλισμού, επιτυγχάνοντας επιφάνεια μεταφοράς θερμότητας 200-600 m²/m³ ανά μονάδα όγκου, η οποία είναι 3-5 φορές μεγαλύτερη από αυτή των εναλλάκτη θερμότητας κελύφους-και σωλήνα. Λαμβάνοντας τον εξοπλισμό που χειρίζεται το ίδιο φορτίο θερμότητας ως παράδειγμα 1/1 παραδοσιακό θερμικό αποτύπωμα. καθιστώντας το ιδιαίτερα κατάλληλο για βιομηχανικά σενάρια περιορισμένου χώρου, όπως υπεράκτιες πλατφόρμες και ολοκληρωμένος χημικός εξοπλισμός.
Ισχυρή αντίσταση σε ρύπανσηΗ τυρβώδης ροή του ρευστού εντός του σπειροειδούς καναλιού δημιουργεί ένα συγκεκριμένο αποτέλεσμα αυτο-καθαρισμού, καθιστώντας λιγότερο πιθανό τα στερεά σωματίδια του ρευστού να εναποτίθενται στην επιφάνεια της πλάκας μεταφοράς θερμότητας. Για υγρά που περιέχουν μικρή ποσότητα ακαθαρσιών ή υψηλό ιξώδες, μπορεί να σχεδιαστεί μια δομή ευρείας ροής για να μειώσει περαιτέρω τον κίνδυνο απόφραξης και να μειώσει τη συχνότητα καθαρισμού και συντήρησης του εξοπλισμού.
Εξαιρετική αντοχή στην πίεση και στη θερμοκρασίαΤο κύριο σώμα του εξοπλισμού είναι κατασκευασμένο από ανθεκτικά στη διάβρωση μεταλλικά υλικά, όπως ανοξείδωτο χάλυβα, κράμα τιτανίου και Hastelloy, και σε συνδυασμό με τη στεγανοποίηση συγκόλλησης και την τεχνολογία σφράγισης μεταλλικών παρεμβυσμάτων, μπορεί να προσαρμοστεί σε συνθήκες εργασίας με μέγιστη πίεση 40MPa και μέγιστη θερμοκρασία 600 μοιρών. επέκταση, μειώνοντας τον κίνδυνο ζημιάς του εξοπλισμού που προκαλείται από θερμική καταπόνηση.
Υψηλή λειτουργική ευελιξίαΜπορεί να σχεδιαστεί ως δομή μονής-ροής ή πολλαπλών-ροών σύμφωνα με τις απαιτήσεις της διαδικασίας για την επίτευξη ταυτόχρονης ανταλλαγής θερμότητας πολλαπλών ρευστών. και η περιοχή ανταλλαγής θερμότητας του εξοπλισμού μπορεί να προσαρμοστεί ευέλικτα ρυθμίζοντας τον αριθμό των στροφών σπειροειδούς περιέλιξης. Τα μεγέθη κυμαίνονται από μερικά τετραγωνικά μέτρα έως αρκετές χιλιάδες τετραγωνικά μέτρα, καλύπτοντας διαφορετικές ανάγκες ανταλλαγής θερμότητας από πιλοτικές δοκιμές μικρής- κλίμακας έως βιομηχανική παραγωγή μεγάλης- κλίμακας.
Κύριες Λειτουργίες του Προϊόντος
Μεταφορά θερμότητας και ανάκτηση
Ως βασική του λειτουργία, ο υψηλής απόδοσης σπειροειδής εναλλάκτης θερμότητας μπορεί να επιτύχει αποτελεσματική μεταφορά θερμότητας μεταξύ ζεστών και κρύων ρευστών και να ανακτήσει την απορριπτόμενη θερμότητα διεργασίας στη βιομηχανική παραγωγή (όπως ο ατμός από{1}προϊόν σε χημικές αντιδράσεις και η σπατάλη θερμότητας από μεταλλουργικά καυσαέρια).
Έλεγχος θερμοκρασίας υγρού
Μπορεί να ελέγχει με ακρίβεια τη θερμοκρασία των ρευστών διεργασίας, όπως τη θέρμανση αργού πετρελαίου σε διαλύματα διύλισης πετρελαίου και ψύξης σε φαρμακευτικές διεργασίες. Βεβαιωθείτε ότι η διαδικασία παραγωγής λειτουργεί σταθερά εντός του καθορισμένου εύρους θερμοκρασίας για τη βελτίωση της ποιότητας του προϊόντος και της απόδοσης παραγωγής.
Μετάβαση φάσης
Κατάλληλο για διεργασίες συμπύκνωσης και εξάτμισης ρευστών, όπως στην επεξεργασία φυσικού αερίου, συμπύκνωση φυσικού αερίου υψηλής{{0} θερμοκρασίας σε υγροποιημένο φυσικό αέριο (LNG). Στα συστήματα ψύξης, το ψυκτικό εξατμίζεται για να απορροφήσει τη θερμότητα και να επιτύχει ένα αποτέλεσμα ψύξης. Είναι ένα βασικό κομμάτι του εξοπλισμού στις διαδικασίες μετατροπής φάσης σε χημικά, ψυκτικά και ενεργειακά πεδία.
Ανάμιξη υγρών και διαμερισμένη μεταφορά θερμότητας
Μέσω ενός ανεξάρτητου σχεδιασμού σπειροειδούς καναλιού ροής, μπορεί να επιτευχθεί ανταλλαγή θερμότητας, ενώ διαχωρίζονται πλήρως τα δύο υγρά, αποφεύγοντας τη διασταυρούμενη-μόλυνση μεταξύ διαφορετικών μέσων. Κατάλληλο για βιομηχανίες με υψηλές απαιτήσεις καθαρότητας υγρών, όπως τρόφιμα, φαρμακευτικά προϊόντα και ηλεκτρονικά είδη. Ορισμένος ειδικά σχεδιασμένος εξοπλισμός μπορεί επίσης να επιτύχει ήπια ανάμιξη και ανταλλαγή θερμότητας των υγρών μέσω της βελτιστοποίησης του καναλιού ροής.
Πεδίο εφαρμογής προϊόντος
πετροχημική βιομηχανία
Είναι βασικός εξοπλισμός στη διύλιση πετρελαίου, τη χημική βιομηχανία άνθρακα και τη λεπτή χημική βιομηχανία, που χρησιμοποιείται για ανταλλαγή θερμότητας και συμπύκνωση σε διεργασίες όπως η απόσταξη αργού πετρελαίου, η αντίδραση υδρογόνωσης, ο διαχωρισμός ολεφινών και η εξουδετέρωση οξέων-βάσεων. Στην επεξεργασία φυσικού αερίου χρησιμοποιείται ευρέως σε διεργασίες όπως αφυδάτωση φυσικού αερίου και αφυδάτωση με το χέρι, NG) μέσα υψηλής-πίεσης, υψηλής-υψηλού θείου φυσικού αερίου.
Βιομηχανία ενέργειας και ηλεκτρικής ενέργειας
Σε θερμοηλεκτρικούς σταθμούς, χρησιμοποιείται για ανάκτηση απορριπτόμενης θερμότητας από καυσαέρια λέβητα και ψύξη λιπαντικού λιπαντικού τουρμπίνας ατμού.
Βιομηχανίες τροφίμων και φαρμακευτικών προϊόντων
Λόγω των υλικών υγιεινής και του δομικού του σχεδιασμού, μπορεί να χρησιμοποιηθεί για παστερίωση τροφίμων και ποτών, συμπύκνωση χυμού και θέρμανση και ψύξη γαλακτοκομικών προϊόντων. Στη φαρμακοβιομηχανία, εφαρμόζεται στον έλεγχο θερμοκρασίας σε αντιδράσεις σύνθεσης φαρμάκων, στη συγκέντρωση και τον καθαρισμό των διαλυμάτων φαρμάκων και στην κάλυψη των υγειονομικών απαιτήσεων της πιστοποίησης GMP.
Βιομηχανίες μεταλλουργίας και χαρτοποιίας
Σε μεταλλουργικές διεργασίες, χρησιμοποιείται για ανταλλαγή θερμότητας σε νερό ψύξης κλιβάνων τήξης και για ψύξη και κρυστάλλωση λιωμένου μετάλλου. στη χαρτοβιομηχανία, χρησιμοποιείται για θέρμανση και ψύξη χαρτοπολτού και ανάκτηση της απορριπτόμενης θερμότητας από λύματα χαρτοποιίας, επιτυγχάνοντας έτσι την ανακύκλωση των πόρων.
Ναυτική μηχανική και ναυπηγική βιομηχανία
Με τη συμπαγή δομή και την καλή αντοχή στους κραδασμούς, οι εφαρμογές περιλαμβάνουν επεξεργασία πετρελαίου και φυσικού αερίου σε υπεράκτιες πλατφόρμες γεώτρησης, ανταλλαγή θερμότητας νερού ψύξης για θαλάσσιους κινητήρες και ανάκτηση θερμότητας σε διαδικασίες αφαλάτωσης θαλασσινού νερού.
Βιομηχανία ψύξης και κλιματισμού
Ως βασικό στοιχείο ανταλλαγής θερμότητας σε ψύκτες και μονάδες αντλιών θερμότητας, πραγματοποιεί την εξάτμιση και τη συμπύκνωση ψυκτικού μέσου, βελτιώνοντας την απόδοση ψύξης/θέρμανσης και χρησιμοποιείται ευρέως σε κεντρικά συστήματα κλιματισμού μεγάλων εμπορικών κτιρίων, βιομηχανικά συστήματα ψύξης και άλλα σενάρια.
Εάν θέλετε να μάθετε περισσότερα για τις μονάδες εναλλάκτη θερμότητας ή ενδιαφέρεστε να αγοράσετε, στείλτε ένα email στο 9988xiaoshuai@gmail.com, θα σας απαντήσουμε εγκαίρως αφού δούμε το μήνυμα!
